高温引发玻璃爆裂风险

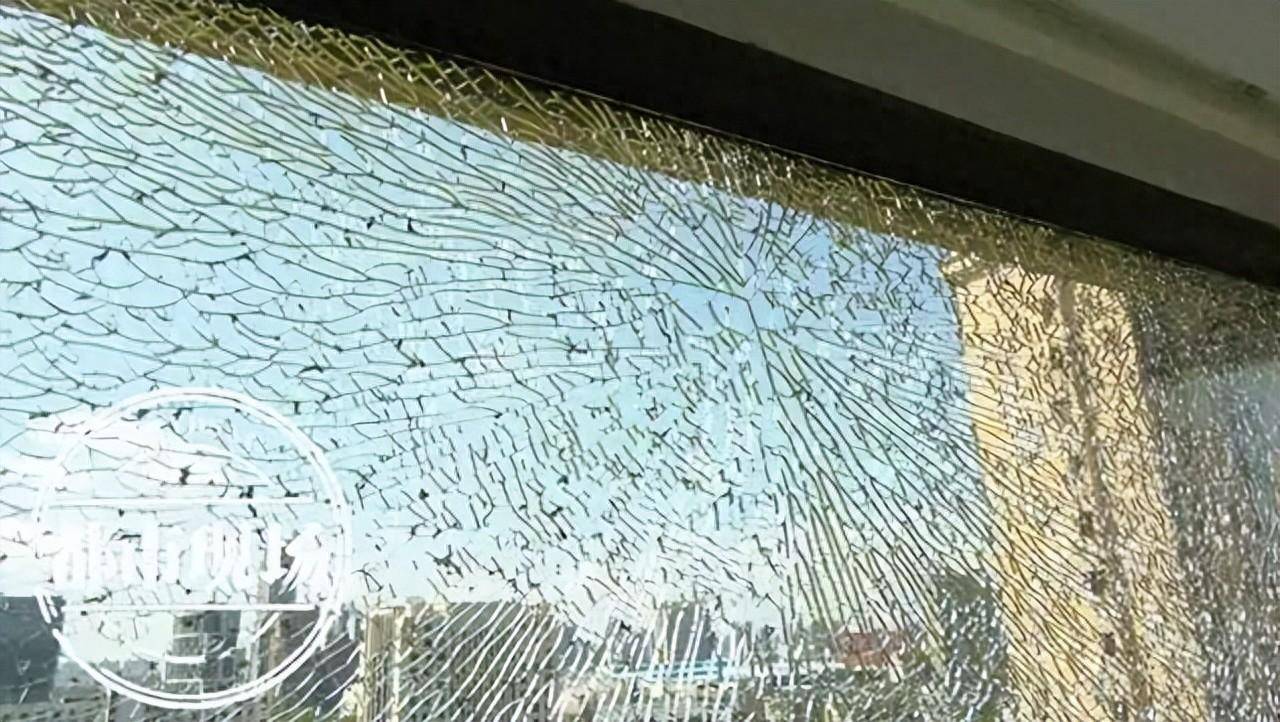

近期持续酷热天气导致多地发生玻璃内层破裂事件，成为一个值得关注的居家安全隐患。例如，郑州有用户发现家中卫生间窗户玻璃突然裂成蜘蛛网状，安装师傅报告近两个月内已更换超过60块因高温破裂的玻璃。此类现象多与室内外温差过大及玻璃自身特性密切相关。

主要原因分析：

1. 热应力集中：

   • 高温天气下，玻璃（尤其是暴露在阳光直射下的部分）表面温度急剧升高，而处于阴影或空调房内的玻璃边缘区域温度相对较低。

   • 玻璃不同部位温差过大（通常超过50℃风险显著增加），导致热胀冷缩不均匀，内部产生巨大应力。

   • 当应力超过玻璃自身强度极限时，即发生破裂，常呈现“蜘蛛网状”裂纹。

2. 钢化玻璃自爆特性：

   • 现代建筑广泛使用的钢化玻璃，虽然强度高、安全性相对好（破裂后呈小颗粒状），但其固有特性包含约0.1%-0.3%的自爆率。

   • 钢化玻璃内部可能存在的硫化镍（NiS）等杂质微粒，在温度剧烈变化时会发生晶型转变（体积膨胀），成为引发自爆的“导火索”。

   • 高温环境大大增加了这种杂质诱发自爆的概率。

3. 安装因素加剧风险：

   • 安装不当（如玻璃边缘被窗框过紧夹持、受力不均、边角有磕碰硬伤）会形成局部应力集中点。

   • 高温引起的膨胀在应力集中点更容易突破极限，导致爆裂。

   • 淋浴房、厨房等高温高湿环境，以及冷气直吹的玻璃，温差效应更显著。

如何降低风险：

1. 选择优质玻璃：

   • 优先选用超白玻原片制作的钢化玻璃： 超白玻杂质含量极低，自爆率远低于普通钢化玻璃。

   • 考虑夹胶玻璃： 对于大面积或重点区域（如阳台、天窗、淋浴房），即使内层玻璃爆裂，夹胶层也能牢牢粘住碎片，防止坠落伤人，安全性最高。

2. 注意安装规范：

   • 确保专业安装，玻璃与框架间需留有适当的膨胀间隙，避免刚性硬接触。

   • 保护好玻璃边角，避免运输和安装过程中产生肉眼难见的微小损伤。

3. 日常使用与防护：

   • 避免冷源直吹： 空调出风口、风扇等不要长时间直接对着玻璃吹冷风，尤其在室外高温时。

   • 物理遮阳降温： 使用遮阳帘、贴隔热膜或Low-E膜，有效降低玻璃表面温度，减小内外温差。

   • 谨慎清洁： 避免在玻璃高温时（如正午）用冷水直接冲洗。

   • 关注边角： 注意保护玻璃边缘和角部，避免磕碰。

4. 发现裂纹及时处理：

   • 一旦发现玻璃出现裂纹（尤其是“蜘蛛网”状），切勿按压或自行处理。

   • 立即采取临时防护： 在玻璃内侧（安全侧）用宽胶带以“米”字形或“井”字形粘贴，防止碎片突然坠落伤人。

   • 尽快联系专业人员更换。

总结：
高温天气下玻璃爆裂是热应力、材料特性及安装因素共同作用的结果。为保障安全，建议在选购时优选低自爆率的超白钢化玻璃或更安全的夹胶玻璃，确保专业规范安装，并在日常使用中注意遮阳降温和避免冷风直吹。发现裂纹务必及时采取防护措施并更换。
